调试逻辑分析器##

注释 :能源剖析器综合逻辑解析器只能用无线pk键盘使用,例如BRD4002A本节描述的特征仅在支持硬件连接时启动

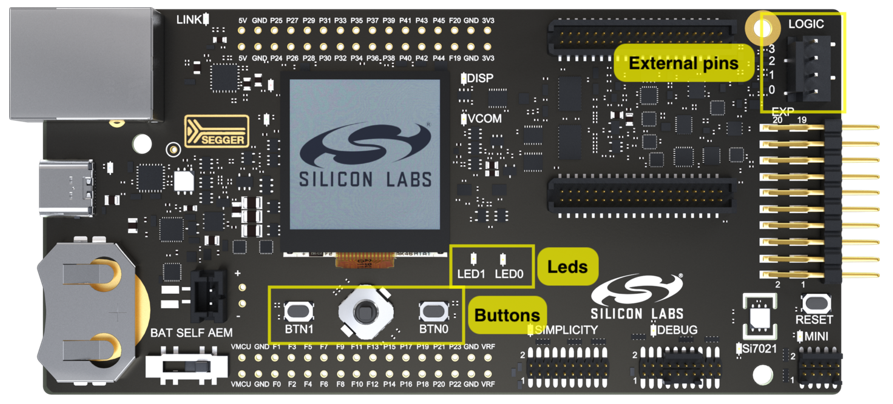

逻辑分析器显示从上至8个通道剖面图,对应主板4个外部插针、2个LED和2个按钮

外部通道:0-3

  • CH0

  • CH1

  • CH2

  • CH3

内部通道4-7

  • CH4:LED0

  • CH5:LED1

  • CH6:BTN0

  • CH7:BTN1

逻辑分析器工具箱

逻辑分析器通道按钮举步维艰:点击按钮显示逻辑信号,再点击关闭正在显示的通道可拉动并定位近或远距离其他通道或能量剖面

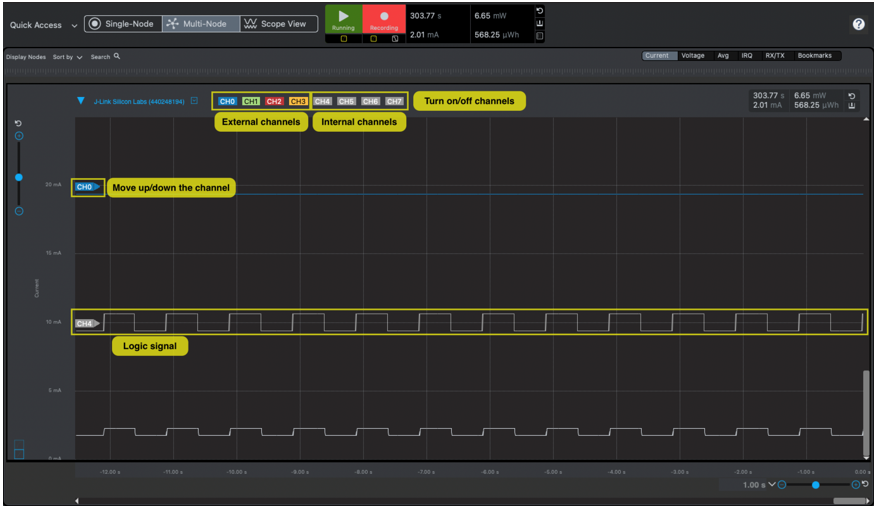

逻辑分析器泛视图

冻结触发器可设置逻辑信号和描述中描述的其他特征冻结记录触发器.点击Flest触发 打开配置对话框,然后选择数字信号目标通道和条件逻辑通道数据记录未来发布时将启动

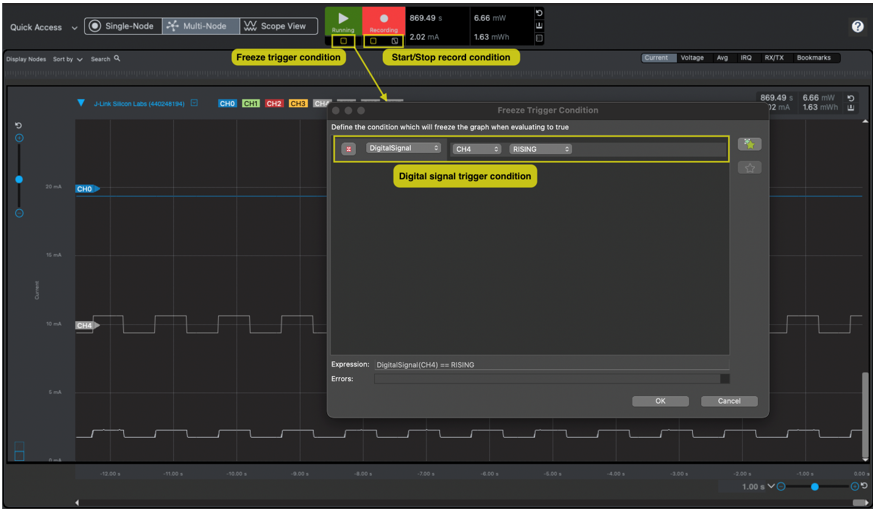

逻辑分析器冻结触发
